Swiaderny

Pompa z zaworem zwrotnym - czy to zadziała?

Recommended Posts

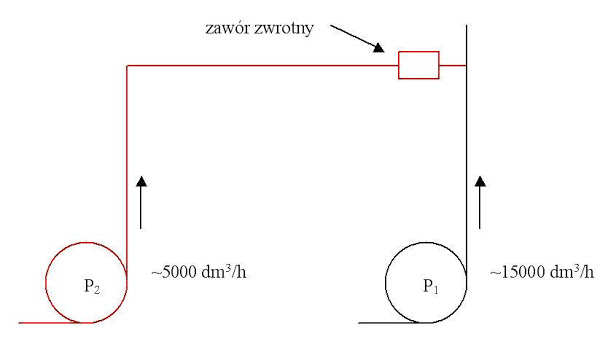

Mam do rozwiązania zagwozdkę. Potrzebuję zamontować do istniejącego układu (pompa P1) pompę P2 (czerwony kolor). Pompa P2 załączała by się 'pulsacyjnie' (tylko podczas mycia) natomiast pompa P1 pracowała by w układzie ciągłym. Problem polega na tym, że pompy mają różne wydajności, a rurociągi mają identyczny przekrój. Czy pompa P2 będzie w stanie wypchnąć zawór zwrotny pomimo ciśnienia tworzonego przez pompę P1?


Edited by Swiaderny

Share this post


Link to post
Share on other sites

Czym jest zakończony koniec pompy 1?

Przepływ jest swobodny, do zbiornika na czynniki myjące. Za trójnikiem łączącym (miejsce z zaworem zwrotnym) przepływ niczym nie jest dławiony.

Share this post


Link to post
Share on other sites

Jeżeli , tak jak piszesz, P2 będzie pracować tylko czasowo i tylko gdy pracuje P1 to ta jedna zwrotka wystarczy,jeśli wylot nie jest dławiony.Woda wchodząc w trójnik pójdzie tam ,gdzie jej będzie łatwiej.

Share this post


Link to post
Share on other sites

Jeżeli , tak jak piszesz, P2 będzie pracować tylko czasowo i tylko gdy pracuje P1 to ta jedna zwrotka wystarczy,jeśli wylot nie jest dławiony.Woda wchodząc w trójnik pójdzie tam ,gdzie jej będzie łatwiej.



Koledze chyba chodzi o to czy P2 wytworzy większe ciśnienie niż P1 aby otworzyć sobie drogę przez zawór zwrotny.



Po szybkiej konsultacji z hydraulikiem, stwierdził, że układ będzie pracował.



Powiedz tylko czemu służy P2? szybszemu napełnianiu zbiornika?



W/g mnie jeśli nie ma zmniejszenia się średnicy rury i odpływ jest swobodny to układ zadziała. Tylko się zastanawiam, czy nie będzie "klepania" zaworem. Ale to chyba zależy od rodzaju pompy.

Edited by marcin_l85

Share this post


Link to post
Share on other sites

Powiedz tylko czemu służy P2? szybszemu napełnianiu zbiornika?

Obie pompy służyć mają do powrotu wody po umyciu dwóch różnych urządzeń, tyle że urządzenia te mają być myte jednocześnie. Dodatkowo do tego celu mogę wykorzystać jeden tor, no i muszę zakombinować :)



Dzięki za odpowiedź! Jak uda się to wcielić w życie to napiszę czy działa :P
