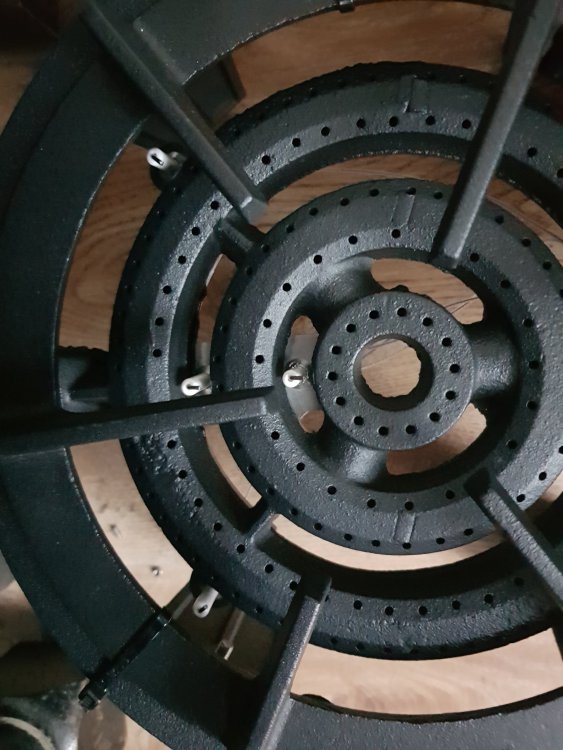

Janek_Porzycz Posted November 11, 2020 Share Posted November 11, 2020 (edited) Czesc i czolem! Postanowilem zbudowac sobie sprzet do warzenia piwa. Sercem systemu jest raspberry pi 4B i CraftBeerPi. Postanowilem ze chce troche innowacji i zamiast grzalek zastosuje taboret gazowy ktory wyposarzylem w elektrozawor, generator iskry i 4 iskrowniki. Czujnik temperatury w garze PT100 a calosc bedzie na logice histerezy. Dodatkowo moj sterownik ma wyswietlacz dotykowy i odpala sie w kiosk mode w celu mobilnosci. W garze bedzie falszywe dno zawor 3/4 i mieszadlo sterowane z raspberry na bazie przerobionego silnika od wycieraczek. Dodaje pare zdjec i zapraszam do komentowania Edited November 13, 2020 by Janek_Porzycz bielok, Muchor and tmk1 3 Quote Link to comment Share on other sites More sharing options...
Janek_Porzycz Posted November 11, 2020 Author Share Posted November 11, 2020 (edited) Edited November 13, 2020 by Janek_Porzycz Quote Link to comment Share on other sites More sharing options...
Janek_Porzycz Posted November 11, 2020 Author Share Posted November 11, 2020 tmk1 1 Quote Link to comment Share on other sites More sharing options...
Janek_Porzycz Posted November 11, 2020 Author Share Posted November 11, 2020 Dodatkowo test i zarazem pierwsze uruchomienie palnika: Quote Link to comment Share on other sites More sharing options...
Robert87 Posted November 11, 2020 Share Posted November 11, 2020 Świetne! Daj znać jak się w tym zaciera:) czy nie przypala itp:) Wysłane z mojego Ektra przy użyciu Tapatalka Quote Link to comment Share on other sites More sharing options...
Robert87 Posted November 11, 2020 Share Posted November 11, 2020 Czym sterują SSRy?Wysłane z mojego Ektra przy użyciu Tapatalka Quote Link to comment Share on other sites More sharing options...
Janek_Porzycz Posted November 11, 2020 Author Share Posted November 11, 2020 Teraz, Robert87 napisał: Czym sterują SSRy? Wysłane z mojego Ektra przy użyciu Tapatalka Elektrozaworem iskrownikiem i mieszadlem Quote Link to comment Share on other sites More sharing options...
Robert87 Posted November 11, 2020 Share Posted November 11, 2020 Na bogato Wysłane z mojego Ektra przy użyciu Tapatalka Quote Link to comment Share on other sites More sharing options...
Janek_Porzycz Posted November 11, 2020 Author Share Posted November 11, 2020 1 minutę temu, Robert87 napisał: Na bogato Wysłane z mojego Ektra przy użyciu Tapatalka Akurat mialem Poza tym zawsze mozna pod to podlaczyc cos innego Muchor 1 Quote Link to comment Share on other sites More sharing options...
george1255 Posted November 11, 2020 Share Posted November 11, 2020 Ja dzisiaj złożyłem do obudowy swoje CRBpi. Skąd bierzesz 12v? Zewnętrzny zasilacz czy jakaś przetwornica?Wysłane z mojego EML-L29 przy użyciu Tapatalka Robert87 1 Quote Link to comment Share on other sites More sharing options...
Janek_Porzycz Posted November 11, 2020 Author Share Posted November 11, 2020 Na zdjeciu widac 😛 Przerobilem zasilacz ATX od kompa. Zasilam ekran 5V plytke 12V i mieszadlo 12V Robert87 1 Quote Link to comment Share on other sites More sharing options...
bielok Posted November 12, 2020 Share Posted November 12, 2020 Cześć. Jakie masz zabezpieczenie przed zdmuchnieciem płomienia? Quote Link to comment Share on other sites More sharing options...
Janek_Porzycz Posted November 12, 2020 Author Share Posted November 12, 2020 14 minut temu, bielok napisał: Cześć. Jakie masz zabezpieczenie przed zdmuchnieciem płomienia? Jeszcze nie mam. Jak okaze sie potrzebne to bede myslal. Narazie w teorii wydaje mi sie zbedne. Quote Link to comment Share on other sites More sharing options...
Janek_Porzycz Posted November 13, 2020 Author Share Posted November 13, 2020 (edited) Dodaje projekt pokrywy do gara. Tak bym to widział. Pierścień pod spodem przyspawany do gara. Pokrywka z mocowaniem na mieszadło przykręcana do pierścienia za pomocą 3 śrub motylkowych (od dołu pierścienia wspawane nakrętki kołpakowe) . Cześć ruchoma z uchwytem - gałką na 2 zawiasach. Co myślicie? Edited November 13, 2020 by Janek_Porzycz tmk1 1 Quote Link to comment Share on other sites More sharing options...
george1255 Posted November 13, 2020 Share Posted November 13, 2020 E super. Jakby cena była ciekawa to bym zamówił dla siebie na swój lidlowy :-)Wysłane z mojego EML-L29 przy użyciu Tapatalka Quote Link to comment Share on other sites More sharing options...
bielok Posted November 13, 2020 Share Posted November 13, 2020 Cześć 23 godziny temu, Janek_Porzycz napisał: Jeszcze nie mam. Jak okaze sie potrzebne to bede myslal. Narazie w teorii wydaje mi sie zbedne. Zapytam inaczej. Co zatrzyma dopływ gazu gdy nie zadziała zapalarka? Nie myśl że się czepiam, po prostu widzę że robisz automatykę do gazu, a każda automatyka kusi: włącz i pójdź robić co innego. Robert87 1 Quote Link to comment Share on other sites More sharing options...
Janek_Porzycz Posted November 13, 2020 Author Share Posted November 13, 2020 (edited) 13 minut temu, bielok napisał: Cześć Zapytam inaczej. Co zatrzyma dopływ gazu gdy nie zadziała zapalarka? Nie myśl że się czepiam, po prostu widzę że robisz automatykę do gazu, a każda automatyka kusi: włącz i pójdź robić co innego. Zakladam ze bede gotowal na powietrzu. Taboret ma osloniety palnik z bokow. Tak jest zbudowany fabrycznie. Aczkolwiek taki aspekt bezpieczenstwa jest jak najbardziej porzadany. Termopara odpada raczej. Przydalby sie w sumie jakis czujnik plomienia. Tylko co tu wymyslec? Edit: w sumie moglbym zastosowac cos tego typu https://allegro.pl/oferta/modul-czujnika-plomienia-ognia-760-1100nm-bte-272-6463205084?utm_medium=app_share&utm_source=facebook Napisac na arduino jakis prosty program ktory by to obslugiwal i jakos to zgrac w craftbeerpi zeby zamykal zawor lub wlaczal iskrownik. Ale na prawde nie zamierzam tego zostawiac bez opieki i w dodatku w pomieszczeniu. Najwyzej zmarnuje troche gazu Edited November 13, 2020 by Janek_Porzycz Quote Link to comment Share on other sites More sharing options...
jaro_78 Posted November 13, 2020 Share Posted November 13, 2020 Używam tych taboretów gazowych od kilku lat...zauważyłem że z czasem cieżko na nich wyregulować płomień tak by się zapalał i palił prawidłowo...tuż po zapłonie gazu trzeba ustawić płomień na minimum i dopiero gdy palnik się rozgrzeje można odkręcić zawory na maxa tak by grzał z maksymalną mocą...w innym przypadku zasysa iskrę i pali się nie palnik ale tuż przy dyszy gazu.... Quote Link to comment Share on other sites More sharing options...
Janek_Porzycz Posted November 13, 2020 Author Share Posted November 13, 2020 (edited) Godzinę temu, jaro_78 napisał: Używam tych taboretów gazowych od kilku lat...zauważyłem że z czasem cieżko na nich wyregulować płomień tak by się zapalał i palił prawidłowo...tuż po zapłonie gazu trzeba ustawić płomień na minimum i dopiero gdy palnik się rozgrzeje można odkręcić zawory na maxa tak by grzał z maksymalną mocą...w innym przypadku zasysa iskrę i pali się nie palnik ale tuż przy dyszy gazu.... Dokladnie tych Dzierzakow? Czy podobnych? Reduktor masz 37? jakie rozmiary dysz? Ja u siebie nigdy czegos takiego nie zaobserwowalem. Edited November 13, 2020 by Janek_Porzycz Quote Link to comment Share on other sites More sharing options...
jaro_78 Posted November 14, 2020 Share Posted November 14, 2020 Dokładnie tych samych, dysze orginalne, reduktor 37. Z czasem, gdzieś po 2 latach palnik pokrył się takim białym nalotem, może to przez to. Butle zawsze wymieniam na Orlenie czyli jakość gazu powinna być ta sama. Quote Link to comment Share on other sites More sharing options...
Janek_Porzycz Posted November 20, 2020 Author Share Posted November 20, 2020 W dniu 14.11.2020 o 21:42, jaro_78 napisał: Dokładnie tych samych, dysze orginalne, reduktor 37. Z czasem, gdzieś po 2 latach palnik pokrył się takim białym nalotem, może to przez to. Butle zawsze wymieniam na Orlenie czyli jakość gazu powinna być ta sama. A przed tym nalotem tez tak miales? Quote Link to comment Share on other sites More sharing options...
Janek_Porzycz Posted November 20, 2020 Author Share Posted November 20, 2020 (edited) Dodaje swoj projekt falszywego dna i mieszadla. Co o tym sądzicie? Otwory w FD 0.8 mm - grubosc 3mm - osadzone na lozysku nierdzewnym wyplukanym ze smarowania Edited November 20, 2020 by Janek_Porzycz Quote Link to comment Share on other sites More sharing options...
Janek_Porzycz Posted December 26, 2020 Author Share Posted December 26, 2020 Wklejam troche aktualnych zdjec z budowy sterownika CraftBeerPi. Oto serducho czyli raspberry pi 4b z plytka od kolegi z forum. Troche to ulepszylem. Dodalem radiatory do rasp i przetwornicy oraz aktywne chlodzenie. Podrukowalem plytki montazowe itd: Robert87 1 Quote Link to comment Share on other sites More sharing options...
Robert87 Posted December 26, 2020 Share Posted December 26, 2020 Wery najs luking sterownik Wysłane z mojego Ektra przy użyciu Tapatalka Janek_Porzycz 1 Quote Link to comment Share on other sites More sharing options...

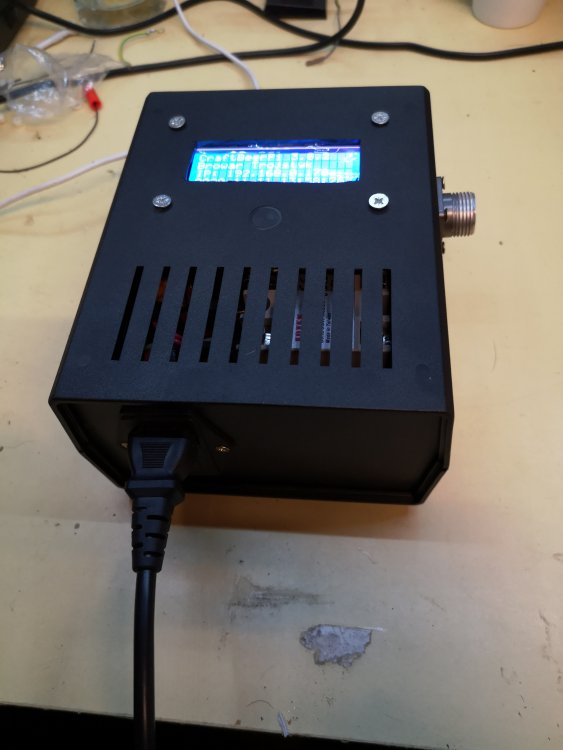

Janek_Porzycz Posted December 26, 2020 Author Share Posted December 26, 2020 Oto kilka zdjec od zewnetrznej strony: Quote Link to comment Share on other sites More sharing options...
