Skopiuję trochę tekstu z tematu o sterowniku lodówki, gdzie zacząłem pisać o sterowniku zacierania ale jednak wolę aby to było w osobnym temacie.

Sterownik będzie mógł pamiętać 8 programów mimo, że teoretycznie nic mnie nie blokuje żeby to było i 100 programów, myślę że to wystarczy.
Sterowanie za pomocą PID.
W pierwszym prototypie było sterowanie fazowe ale przy mocach jakie są potrzebne przy warzeniu trzeba było odprowadzić bardzo duże ilości ciepła więc w drugim prototypie jest już sterowanie grupowe za pomocą przekaźników. Jest wyjście na pompę/mieszadło.
I teraz najlepsze: sterownik ma zegar RTC więc po utracie zasilania lub restarcie sterownik będzie kończył program. W przypadku dłuższej przerwy w zasilaniu i większym spadku temperatury trzeba będzie samemu zdecydować co robić dalej, czy sterownik będzie miał kończyć program czy ustawiamy coś awaryjnie. Reszta oparta o mój soft ze sterownika do lodówki, więc raczej sprawdzone rozwiązanie.
Prototyp nr 3 sterownika zacierania poszedł do produkcji płytek więc mogę podać trochę więcej szczegółów. Dopiero po testach na prototypie nr 3 do produkcji pójdzie wersja finalna.
Docelowo będą dwa wyjścia na grzałki i jedno na pompę/mieszadło. Wyjścia będą konfigurowalne, tzn albo 5V do wysterowania SSRa albo przekaźniki.  Jakiś buzzer do sygnalizowania końca zacierania, końca warzenia jak i do sygnalizowania potrzeby dodania chmielu.
Ciekawostką u mnie może być możliwość zainstalowania zintegrowanej przetwornicy 230V->5V.
Wyświetlacz dalej będzie opcją chociaż będą dwa do wyboru czyli dwuliniowy jak i czteroliniowy wyświetlacz, podejrzewam że docelowo zostawię tylko 4 liniowe.
Zegar RTC będzie odpowiedzialny za pilnowanie czasu procesu jak i podtrzymanie procesu w przypadku restartu. Zegarem jest dość drogi ale bardzo fajny układ DS3231SN.
Aha i tak jak w przypadku sterownika lodówki tak i tutaj nie będzie żadnych fizycznych przycisków. Jak dla mnie to plus chociaż wiem, że są zwolennicy przycisków.


No i obiecane screeny.

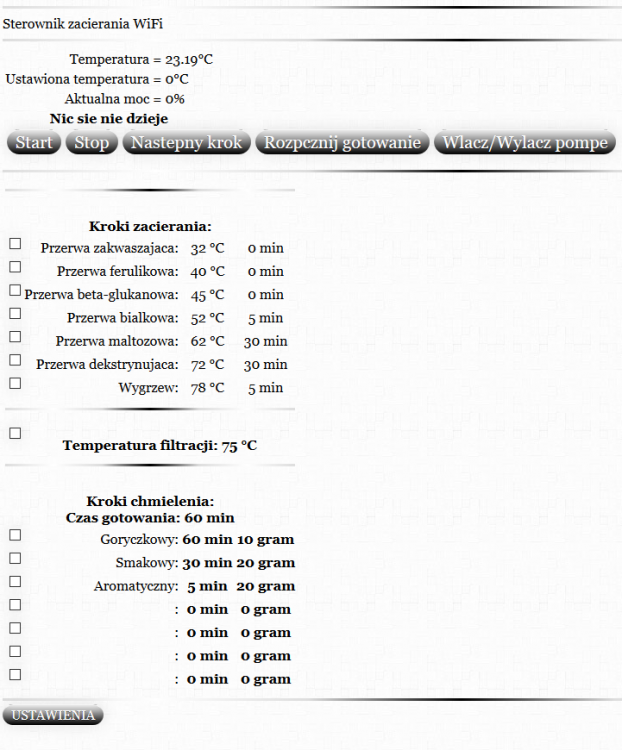

Strona główna:

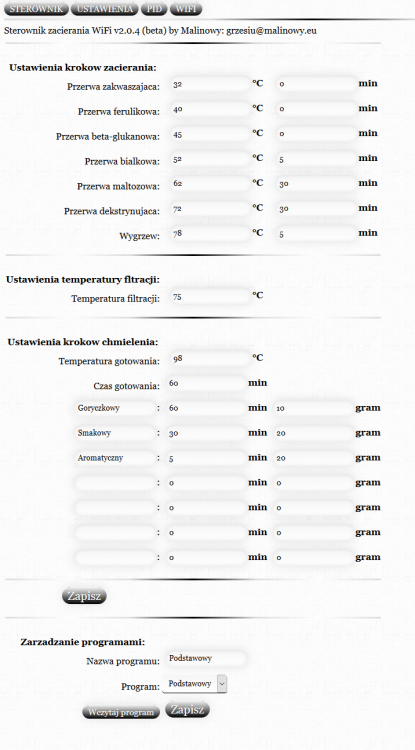

Karta ustawień programu:

Ubiegając pytanie po co temperatura gotowania. Nie zawsze wynosi ona 100°C dlatego można to konfigurować chociażby aby obniżyć moc potrzebną do utrzymania tej temperatury.




Zgodnie z sugestią jednego z forumowiczów dodałem możliwość nazywania receptur aby prościej odnaleźć w spisie receptur.




Ustawienia współczynników dla PID, nic specjalnego:

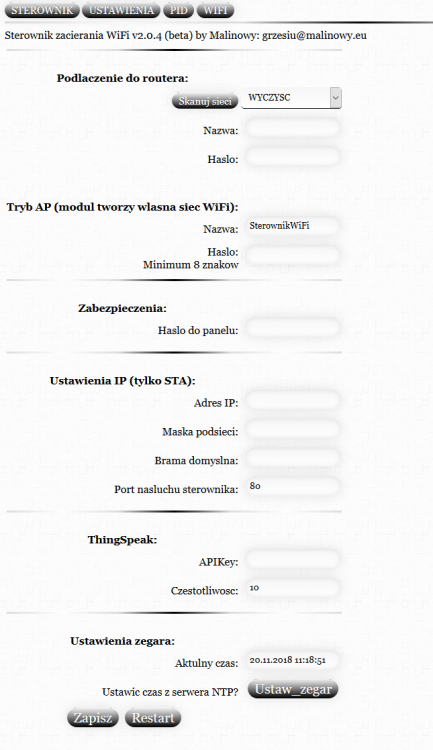

Ustawienia ThingSpeaka powędrowały do ustawień systemowych (zakładka WiFi), dodane ustawienie zegara (można tylko pobrać aktualny czas z serwera NTP), cała reszta została zaimplementowana ze sterownika lodówki:

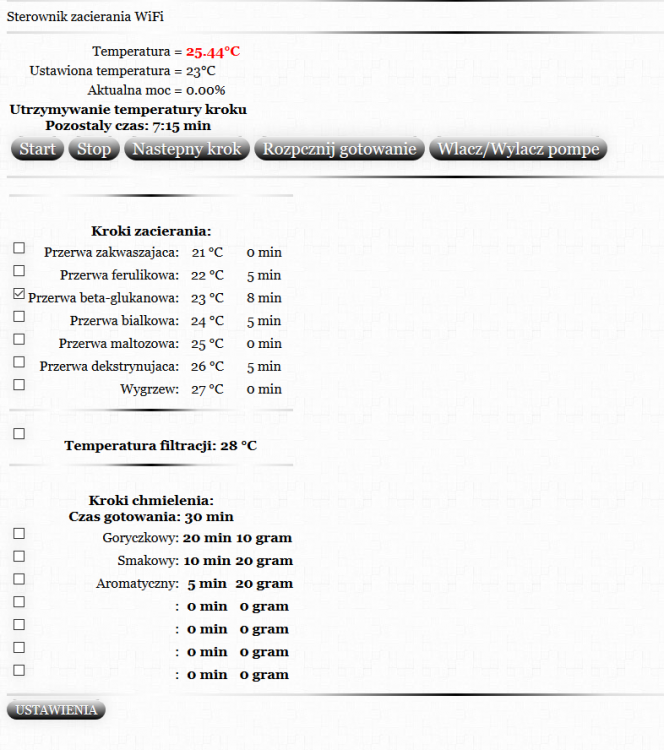

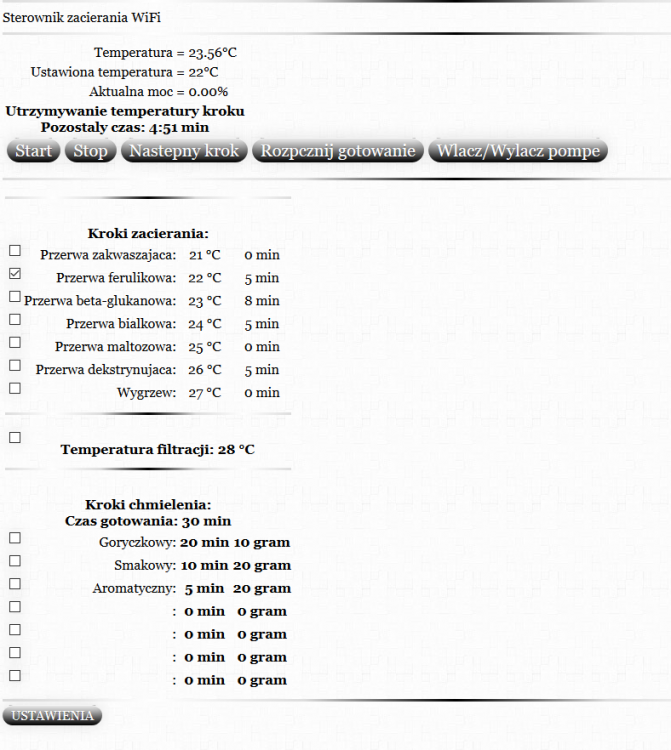

Po naciśnięciu przycisku START rusza program zacierania, uruchamia się pompa/mieszadło i obserwujemy jak kolejno pojawiają się "ptaszki" przy aktualnie trwającym kroku.




Ja temperaturę podnosiłem grzejąc czujnik ręką dlatego temperatura mi wyskoczyła trochę za wysoko.

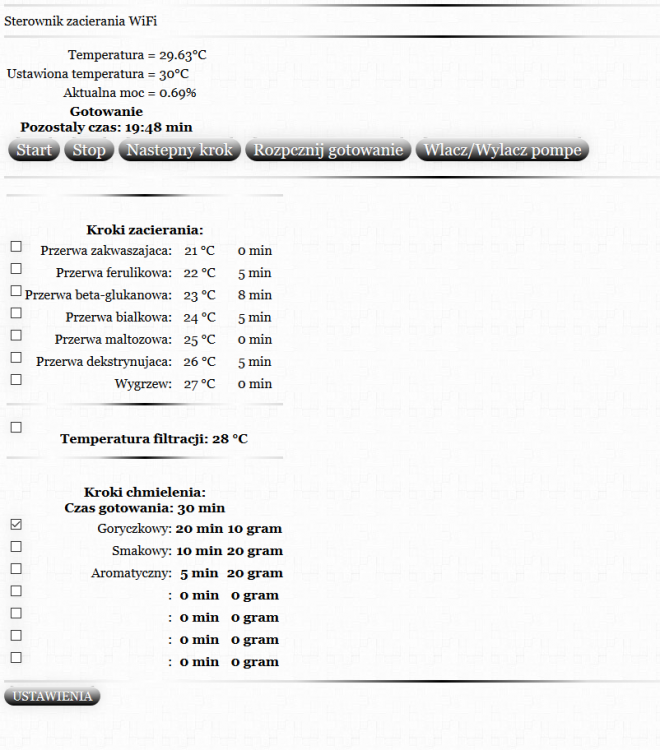

Przy gotowaniu na razie pokazuje czas do następnego wrzucenia chmielu ale pracuję już nad poprawieniem błędu.




Teraz to co pewno większość interesuje czyli koszty:

Sterownik będzie sprzedawany w podobnym modelu jak sterownik lodówki czyli cena będzie zależeć od wyposażenia, podstawowa wersja z wyjściami na SSRy będzie kosztować 200zł. Zmiana wyjść na przekaźnikowe to będzie koszt przekaźnika (10zł), czujniki dalej po 15zł (jeden w zestawie, max 3).



Pozdrawiam: Grzesiek



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jak testy prototypu 3 przejdą pomyślnie to pierwsze sterowniki powinny być przed 10 grudnia. Nie wiem na ile starczy mojego magazynu bo ostatnio nie nastarczam zamawiać części ;)



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Na razie działa tak, że jest załączane przy uruchomieniu programu i wyłączane podczas filtracji, po filtracji uruchamia się znowu i tak do końca gotowania. W każdej chwili można ręcznie włączyć lub wyłączyć pompę/mieszadło.

Nie wiem czy dawanie interwałów ma jakiś sens, ale jeśli potrafisz to jakoś obronić to mogę to dorobić ;)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jest możliwość zamówić wszystkie elementy w postaci kitu DIY? Lubię lutować i stąd to pytanie

Wysłane z mojego Redmi 4X przy użyciu Tapatalka

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Pewnie, że się da;) jak dasz radę lutować elementy SMD w obudowach 0805 i SOT23 to może to być ciekawe doświadczenie dla nas obojga :)



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Hmm challenge accepted :D raczej nierealne w domowych warunkach

Wysłane z mojego Redmi 4X przy użyciu Tapatalka

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
W dniu 20.11.2018 o 17:47, Malinowy napisał:

Na razie działa tak, że jest załączane przy uruchomieniu programu i wyłączane podczas filtracji, po filtracji uruchamia się znowu i tak do końca gotowania. W każdej chwili można ręcznie włączyć lub wyłączyć pompę/mieszadło.

Nie wiem czy dawanie interwałów ma jakiś sens, ale jeśli potrafisz to jakoś obronić to mogę to dorobić ;)



Jak korzystałem z  mieszadła to wyłączałem podczas przerw. Teoretycznie jak się miesza to i napowietrza a to chyba nie wskazane. Nie powinno się też wyłączać od razu, bo grzałki są gorące jeszcze chwile i może się przypalić. Wskazane jest też chyba aby podczas przerwy zamieszać właśnie w interwałach. A przed filtracją ja wyciągałem mieszadło. Jak napisałeś można ręcznie, ale nie oto w tym chyba chodzi.  Malinowy, sylwester się zbliża to myślę że dasz radę.

Edytowane przez fort29

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Powinno się mieszać cały czas żeby temperatura była wyrównana w całej kadzi...

Wysłane z mojego Redmi 4X przy użyciu Tapatalka

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Ja w sumie mieszam cały czas i tylko na filtrację przerywam dlatego też tak to optogramowałem. Mogę dorobić drugi tryb pracy mieszadła z interwałami ale ja bym nie chciał aby mi przerwało mieszanie akurat w momencie dogrzewania zacieru. Co do wyłączenia po zakończeniu gotowania to w sumie całkiem dobry pomysł, mieszanie może się wyłączyć po minucie czy dwóch od zakończenia programu.



Druga sprawa to testuję właśnie prototyp nr 3 i wydaje mi się, że elektrycznie jest już wszystko OK więc w przyszłym tygodniu mogę mieć pierwsze działające wersje finalne;)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jakie wyjście przewidujesz na mieszadło? Chodzi mi o to że w mieszadle mam silnik 24V i nie wiem jak realizujesz to:)

Wysłane z mojego Redmi 4X przy użyciu Tapatalka

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Będą dwie opcje albo wyjście 5V do SSRa albo przekaźnikowe, tak samo jak z grzałkami.  Czyli da radę podłączyć co chcesz.



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Pierwszy sterownik jest już gotowy, ma on wyjścia na SSR więc nie ma przekaźników.

Najgorsze jest to, że instrukcja się dopiero pisze i nie wiem kiedy ją skończę.








Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
