CraftBeerPi - sieciowy sterownik browaru

Rekomendowane odpowiedzi

Pytanie ode mnie. Czy jest jakieś ograniczenie w długości kabla sondy temperatury? Chciałbym mieć sterownik w jednym pomieszczeniu i przez sieć odczytywać warunki w leżakowni (oddzielne pomieszczenie) oraz na fermentorach.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jak chce Ci sie bawic to mozesz zrobic tilta i odczytywac temperature zdalnie z fermentorow razem z ciezarem wlasciwym (lub ew do tego zrobic BrewPi(less) ktory tez to potrafi i jest tanie).



Ja osobiscie nie stosowalem nic wiecej niz 3 metry, wiem ze ludzie robili na 10metrowych kablach i im dzialalo jednak rady byly takie aby zwiekszyc napiecie, zmienic opornik do 1wire, no i oczywiscie nie stosowac parasite mode. Na pewno masz jakas RJtke w poblizu wiec podepnij czujnik i sprawdz odczyty ;)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Juz po instalacji programu jest on dostepny na liscie pluginow. Nazywa sie LCDDisplay



tutaj wiecej info od autora pluginu

https://github.com/breiti78/craftbeerpiLCD



Plusem wyswietlacza jest pokazywanie IP po uruchomieniu przed procesem.

Edytowane przez Gwynbleidd

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Dodam że i2c można podłączyć pod piny i2c na Raspberry oraz zasilanie 5V i tak to działa nic się nie dzieje ale optymalnie i bardziej bezpiecznie powinno być zasilanie 3v3 ew dać logic shifter od i2c. Wszystko dlatego że napięcie logiczne od Raspberry to 3v3 i i2c może rzucić czasem czymś większym jak jest podłączone do 5V ale jak mówie u mnie, ani u autora pluginu nic się złego nie dzieje podłączenie bezpośrednio po spartańsku :)

Zaznaczę że wyświetlacz też działa pod 3v3 ale trochę gorzej.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
3 minuty temu, Gwynbleidd napisał:

Dodam że i2c można podłączyć pod piny i2c na Raspberry oraz zasilanie 5V i tak to działa nic się nie dzieje ale optymalnie i bardziej bezpiecznie powinno być zasilanie 3v3 ew dać logic shifter od i2c. Wszystko dlatego że napięcie logiczne od Raspberry to 3v3 i i2c może rzucić czasem czymś większym jak jest podłączone do 5V ale jak mówie u mnie, ani u autora pluginu nic się złego nie dzieje podłączenie bezpośrednio po spartańsku :)

Zaznaczę że wyświetlacz też działa pod 3v3 ale trochę gorzej.

Ja mam od ciebie płytkę wiec bedę podłączał pod nią a tam jest już gotowe wyjście pod i2c tylko zostaje zainstalować plugin lcd.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

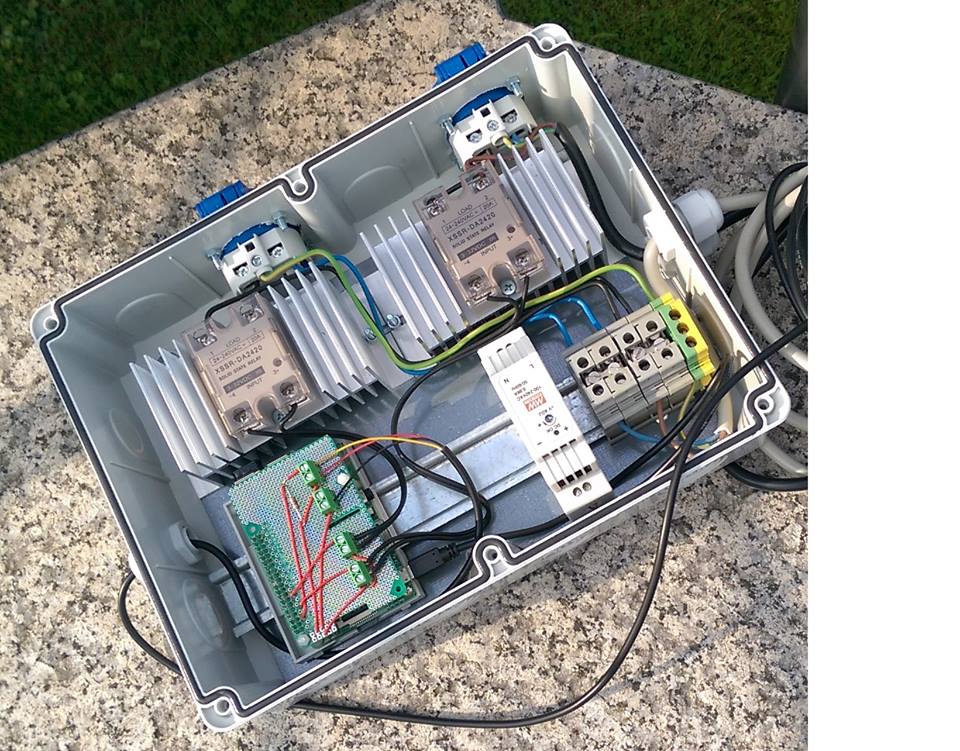

Pięknie opisane :) Ja bym tylko doradził konstruktorom rozsądek w doborze przekaźników. Mechaniczne ciężko trafić powyżej 10A, a grzałki 2000 kW biorą coś około tego. Lepiej się zdecydować na przekaźnik półprzewodnikowy z radiatorem o odpowiednio wysokim amperażu. 220V to nie rurki z kremem ;)



Pozdrawiam.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
20 godzin temu, quattro napisał:

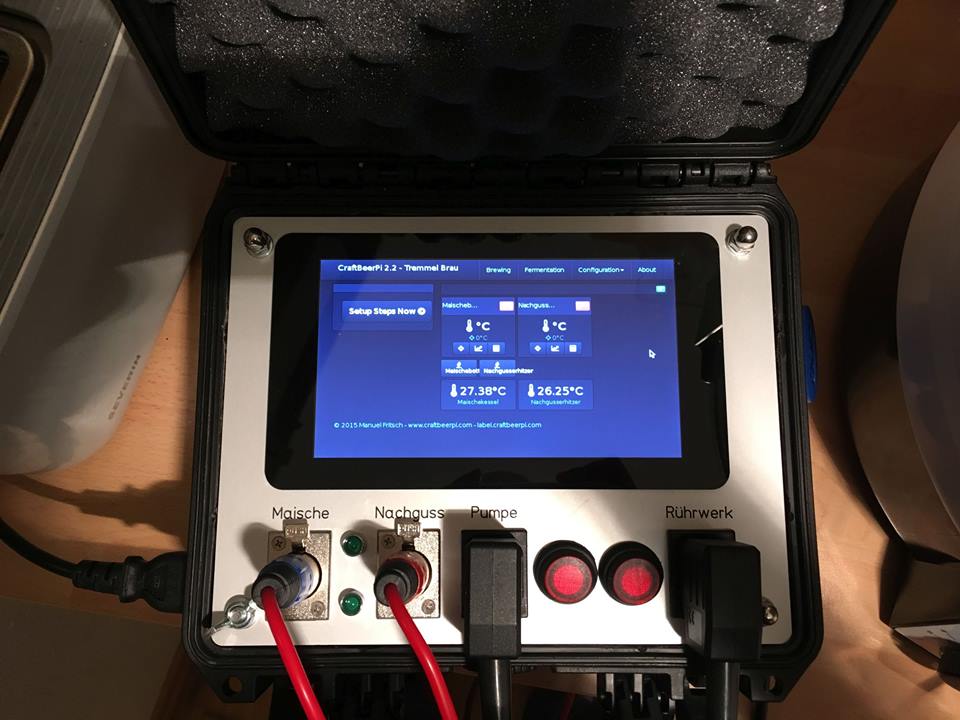

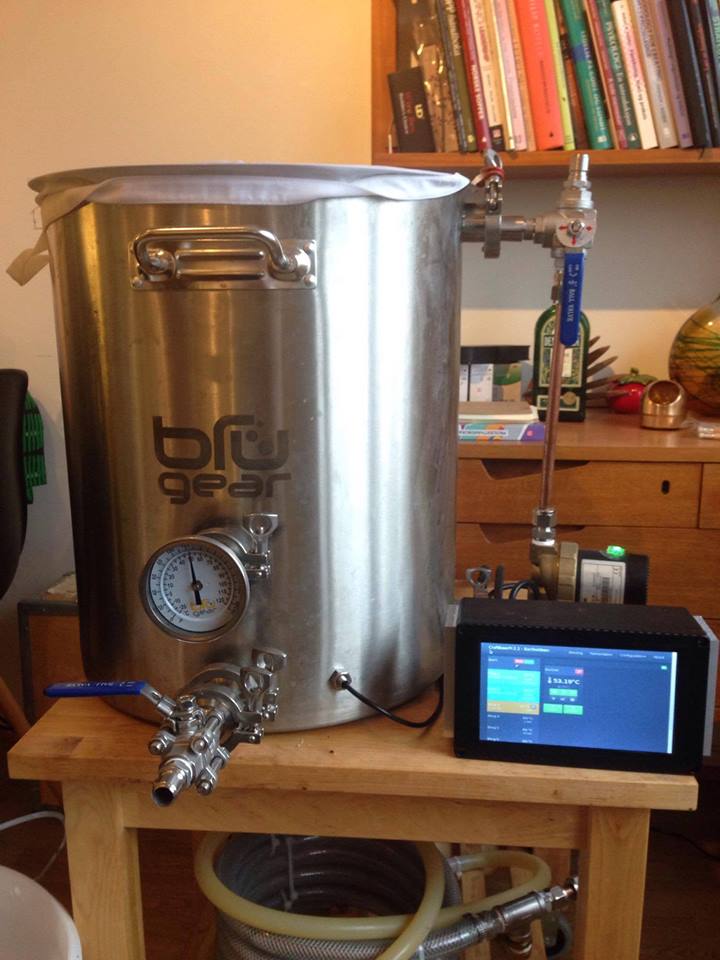

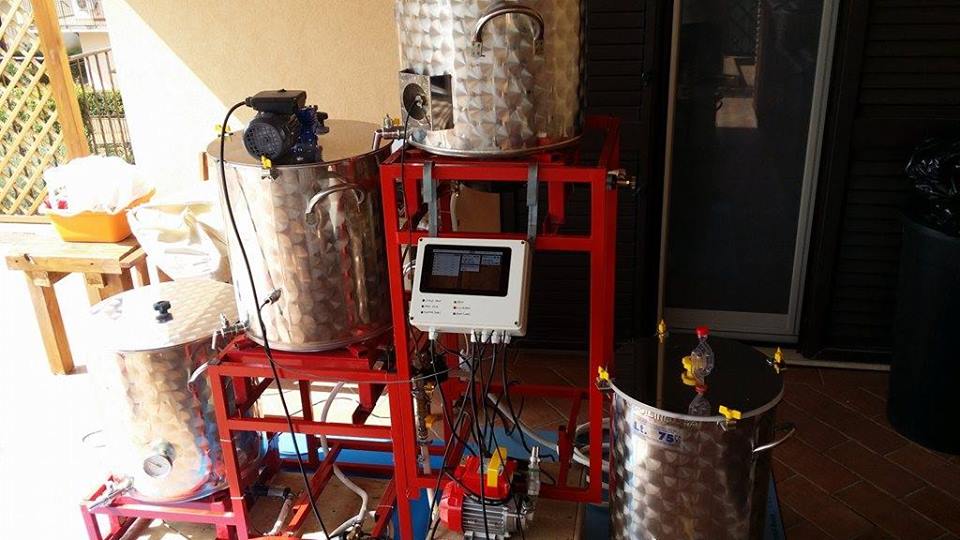

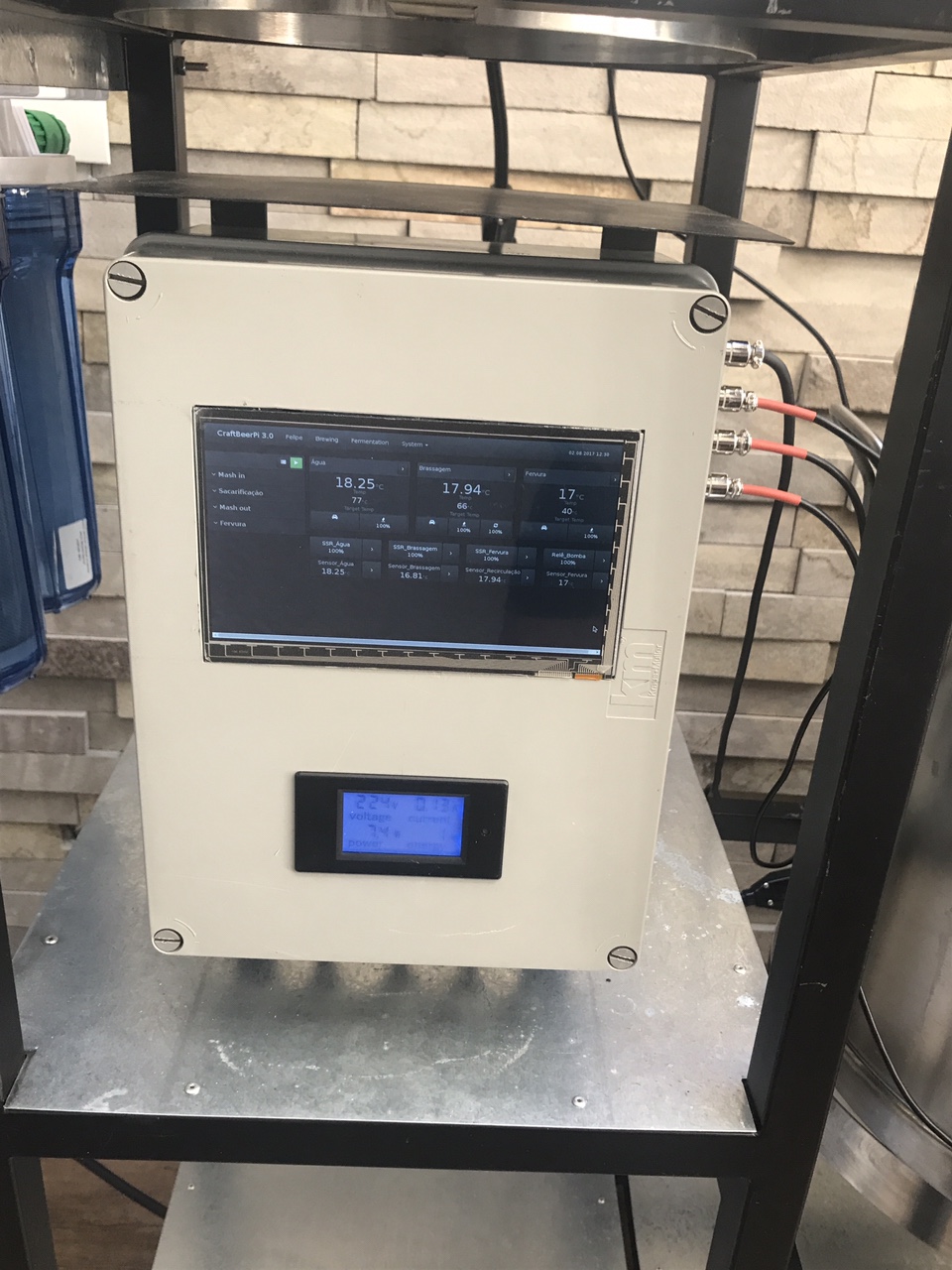

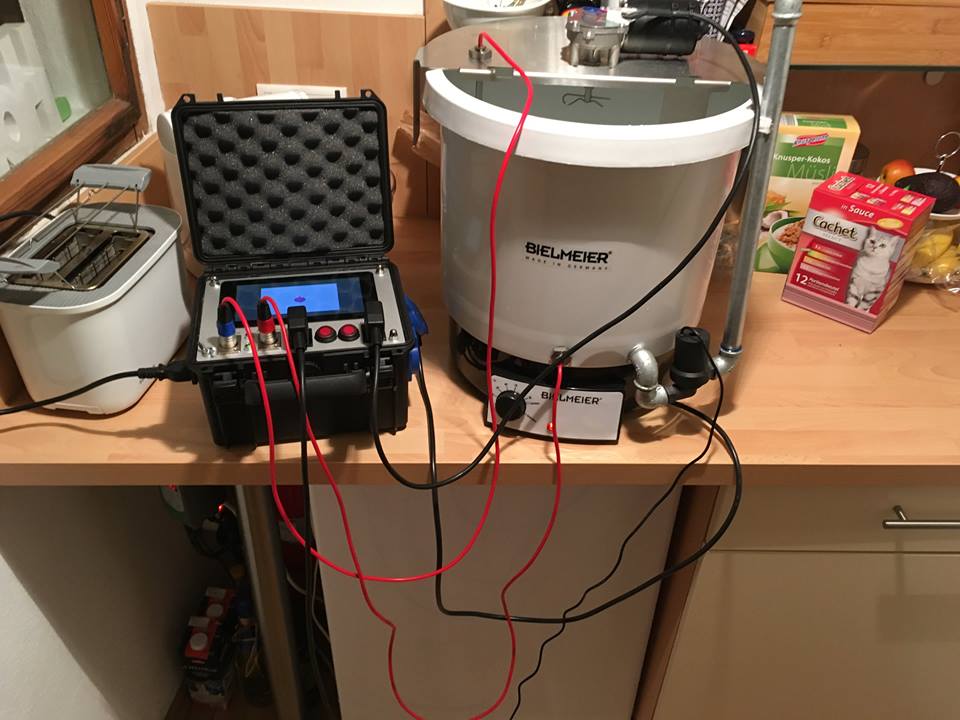

Wiesz może jak podłączyć ekran dotykowy, który widać na załączonych inspiracjach?
20 godzin temu, Gwynbleidd napisał:
To zależy chyba jaki ekran ale standardowo pod ten taki display port specjalny plus gpio do touchscreena. Chyba też są pod hdmi

Mnie jakiś czas temu wpadł w ręce takihttps://pl.aliexpress.com/item/Free-shipping-LCD-module-Pi-TFT-3-5-inch-320-480-Touchscreen-Display-Module-TFT-for/32233416126.html?spm=a2g0s.9042311.0.0.f2siPC  ekran i za cholerę nie wiem jak go zainstalować i podłączyć z plytka od Ciebie żeby to razem działało



Wysłane z mojego SM-G361F przy użyciu Tapatalka







Edytowane przez Piotr Rosiak

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Tam masz rozpiskę na stornie, trzeba pewnie ręcznie podłączyć piny, ew są takie 2x20 porty z długimi drutami że możesz coś od góry jeszcze podłączyć ale pewnie jak polutowałeś już płytkę to będzie Ci to cięzko zmienić, chyba że da się przedłużyć jakoś te obecne i podpiąć normalnie ekran bezpośrednio. Tam dużo pinów jest niewykorzystanych z tego co widzę. Ew kabelki plus małe pinheady z drugiej storny, zapomniałem jak takie kabelki się nazywają ale to te standardowe od arduino czy raspberry.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Tam masz rozpiskę na stornie, trzeba pewnie ręcznie podłączyć piny, ew są takie 2x20 porty z długimi drutami że możesz coś od góry jeszcze podłączyć ale pewnie jak polutowałeś już płytkę to będzie Ci to cięzko zmienić, chyba że da się przedłużyć jakoś te obecne i podpiąć normalnie ekran bezpośrednio. Tam dużo pinów jest niewykorzystanych z tego co widzę. Ew kabelki plus małe pinheady z drugiej storny, zapomniałem jak takie kabelki się nazywają ale to te standardowe od arduino czy raspberry.

Plytka jedt podlutowana z lutowaniem kabelkow nie będzie problemu. Próbowałem instalować z opisu ale duże nie działa pokombinuje jeszcze.



Wysłane z mojego SM-G361F przy użyciu Tapatalka







Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
18 godzin temu, Piotr Rosiak napisał:

Plytka jedt podlutowana z lutowaniem kabelkow nie będzie problemu. Próbowałem instalować z opisu ale duże nie działa pokombinuje jeszcze.



Wysłane z mojego SM-G361F przy użyciu Tapatalka







Jak uda ci się podłączyć, to też zamawiam taki ekran :)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Jak uda ci się podłączyć, to też zamawiam taki ekran
Podłączyć się uda gożej z instalacją. Robiłem tak jak w opisie i nie chce działać.


Wysłane z mojego SM-G361F przy użyciu Tapatalka

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Ja dziś zakończyłem montaż termometrów i skalowania.

I tu uwaga, termometry od Pamela (sondy) są g. warte w środku chińczyk którego raspberrypi nie widzi.

Kupiłem w elektronicznym dallas ds18b20, polutowałem i działa jak należy.

W niedzielę dopieszczenie czyli nałożenie pasty na ssr, dokręcenie i pierwsze ważenie na Grainfather z wykorzystaniem craftBeerpi3.



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Ja testuje pt100 i póki co dużo lepiej się sprawują niż ds18b20 jedynie przyszła mi taka sonda której nie moge użyć w garze. Szukam takiej na gwint m6 ale przyszło coś takiego że sonda nie jest przytwierdzona do gwintu/śruby. Tak jakby przez śrubę był otwór i w tym otworze czujnik i ta śruba lata swobodnie na tym czujniku, nie wiem po co jest coś takiego a nie na stałe... Ale jak przyjrze się uważniej to faktycznie na zdjęciach tak jest tej sondy i wszystkie co znalazłem mają tak samo. Może ktoś się spotkał z pt100 z gwintem m6 który można wkręcić do gara i nie będzie przepuszczał wody?



Pamel to nie wiem jakie stosuje czujniki jak mają problemy to możliwe że chińskie, wiem że bolecki ma oryginalne dallasy na pewno. U mnie chińskie póki co działają ok przy wielu zastosowaniach.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Dnia 23.11.2017 o 21:27, Gwynbleidd napisał:
2 godziny temu, Gwynbleidd napisał:

Ja testuje pt100 i póki co dużo lepiej się sprawują niż ds18b20 jedynie przyszła mi taka sonda której nie moge użyć w garze. Szukam takiej na gwint m6 ale przyszło coś takiego że sonda nie jest przytwierdzona do gwintu/śruby. Tak jakby przez śrubę był otwór i w tym otworze czujnik i ta śruba lata swobodnie na tym czujniku, nie wiem po co jest coś takiego a nie na stałe... Ale jak przyjrze się uważniej to faktycznie na zdjęciach tak jest tej sondy i wszystkie co znalazłem mają tak samo. Może ktoś się spotkał z pt100 z gwintem m6 który można wkręcić do gara i nie będzie przepuszczał wody?



Pamel to nie wiem jakie stosuje czujniki jak mają problemy to możliwe że chińskie, wiem że bolecki ma oryginalne dallasy na pewno. U mnie chińskie póki co działają ok przy wielu zastosowaniach.



Takie coś? http://automatyka-tombit.pl/pl/automatyka-przemyslowa-czujniki/513-czujnik-pt100-temperature-control.html

Edytowane przez burymichu

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
4 godziny temu, burymichu napisał:

nie do końca, trochę krótsze musi być, tak max 3 cm bo idzie od spodu gara. Dodatkowo też nie wiem czy ta śruba tam nie jest ruchoma na całej długości sondy?
