W ramach kolejnego usprawnienia zmontowałem hop stopper.

Siatka o oczkach 300um.

Testy dopiero za pewien czas. Może jakieś uwagi, porady spostrzeżenia?

Po spawaniu post-10012-0-98923600-1459280017_thumb.jpg post-10012-0-49986400-1459280057_thumb.jpg

Stelaż wytrawiony post-10012-0-47495000-1459280094_thumb.jpg post-10012-0-80923900-1459280133_thumb.jpg

I na gotowo post-10012-0-18023000-1459280180_thumb.jpg post-10012-0-18496500-1459280201_thumb.jpg post-10012-0-95363700-1459280204_thumb.jpg

A tak się prezentuje w kadzi  post-10012-0-95095200-1459280182_thumb.jpg



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

W jaki sposób łączyłeś krawędzie siatki na bokach aby zachować szczelność ? Są tylko pozginane ?

Jakieś wymiary sprzętu by się przydały :D

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Krawędzie zagiąłem dwa razy. Jest sztywno i szczelnie.

Wymiary ok. 15x15cm. Rurka fi 16 jak dobrze pamiętam.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Krawędzie zagiąłem dwa razy. Jest sztywno i szczelnie.

Wymiary ok. 15x15cm. Rurka fi 16 jak dobrze pamiętam.

Planuje zbudować coś podobnego tylko zastanawiałem się nad trwałym połączeniem boków. Mam arkusz zdobycznej siatki tylko nie wiem ile ma mikronów i czy się nadaje.Obawiam się ze możne być za drobna.  Foto w załączniku


Edytowane przez jokatorun

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Ze zdjęcia nie da się ocenić.

Jak nie spróbujesz to się nie dowiesz    ;)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Ja zrobiłem niedawno hopstopper z siatki z aliexpress i kawałka nierdzewnej rurki.  Obecnie nie doszedł mi jeszcze śrubunek, więc na jednej rurce mam przyczepiony kran i na końcu tej rurki jest hopstop. Jak dotrze reszta paczek to kran będzie na jednej rurce, później śrubunek i dopiero hopstoper. W środku dla usztywnienia dałem jakieś pętelki z drutu miedzianego, sprawdza się. Jeżeli ktoś ma wysoko otwór w garnku to można dołożyć kolanko wewnątrz filtra. Wrzucam jeszcze link do nierdzewnych opasek zaciskowych (moje jeszcze idą więc na czas warzenia mam to skręcone drutem miedzianym.

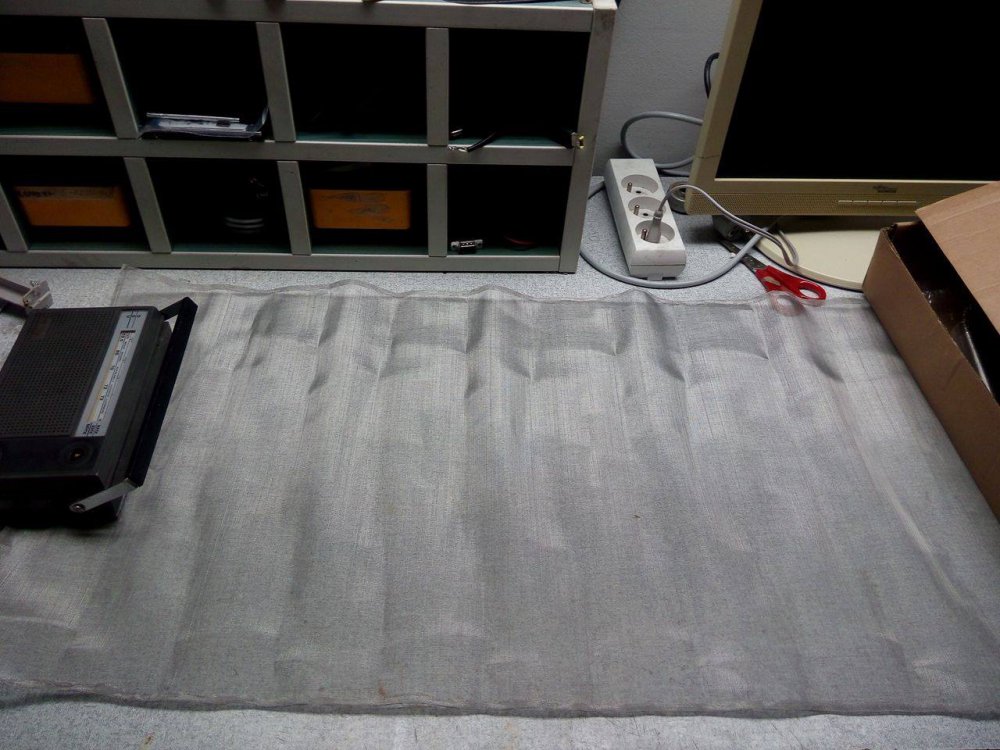

Siatki użyłem takiej, 1/3arkusza i w garnku 70litrowym filtruje jak trzeba, kran 3/4" otwarty na pełny przepływ i idzie jak burza, https://www.aliexpress.com/item/50-Mesh-Filtration-Woven-Wire-304-Stainless-Steel-Screening-Filter-40-x-90cm-Silver/32789430754.html?spm=a2g0s.9042311.0.0.lJShYH

Przedłużki użyłem takiej: https://www.aliexpress.com/item/1Pcs-200mm-304-Stainless-steel-Male-x-Male-Threaded-Pipe-Fitting-1-4-1-2-3/32810421545.html?spm=a2g0s.9042311.0.0.pAXEfu

ja sobie przedłużyłem gwinty na połowę długości i dzięki temu w końcu mam porządne połączenie skręcane kranu z resztą osprzętu (w Lublinie nie ma nypli pełnych, a w wysyłkowe mi sie nie chciało już bawić skoro mam odpowiednią narzynkę).

Opcjonalnie kolanko: https://www.aliexpress.com/item/3-4-BSP-Female-To-Female-Thread-Elbow-90-Deg-304-Stainless-Steel-Pipe-Fitting-Adapter/32661265214.html?spm=a2g0s.9042311.0.0.45ZE0L

opcjonalnie śrubunek: https://www.aliexpress.com/item/Brand-New-3-4-Malleable-Female-Straight-Union-Coulping-Pipe-Fittings-Stainless-Steel-SS304-New-High/32409632431.html?spm=a2g0s.9042311.0.0.45ZE0L

opaski zaciskowe: https://www.aliexpress.com/item/4PCS-LOT-high-quality-304-Stainless-Steel-hose-Clamp-Pipe-tube-Clips-Fuel-Line-Worm-Clip/32827256407.html?spm=a2g0s.9042311.0.0.45ZE0L

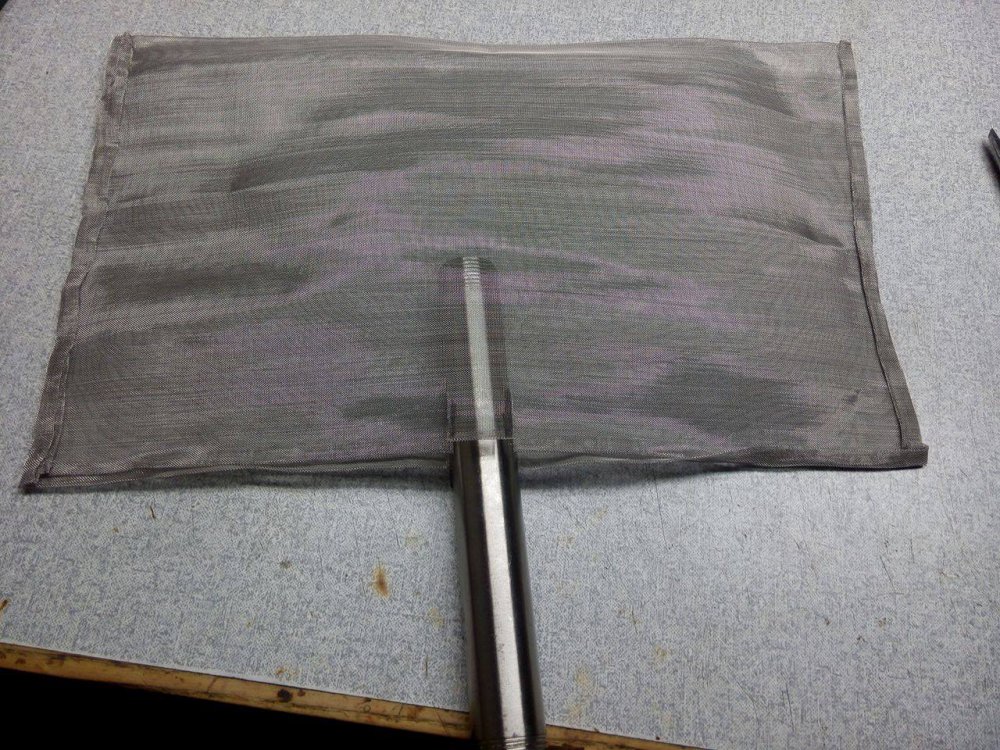

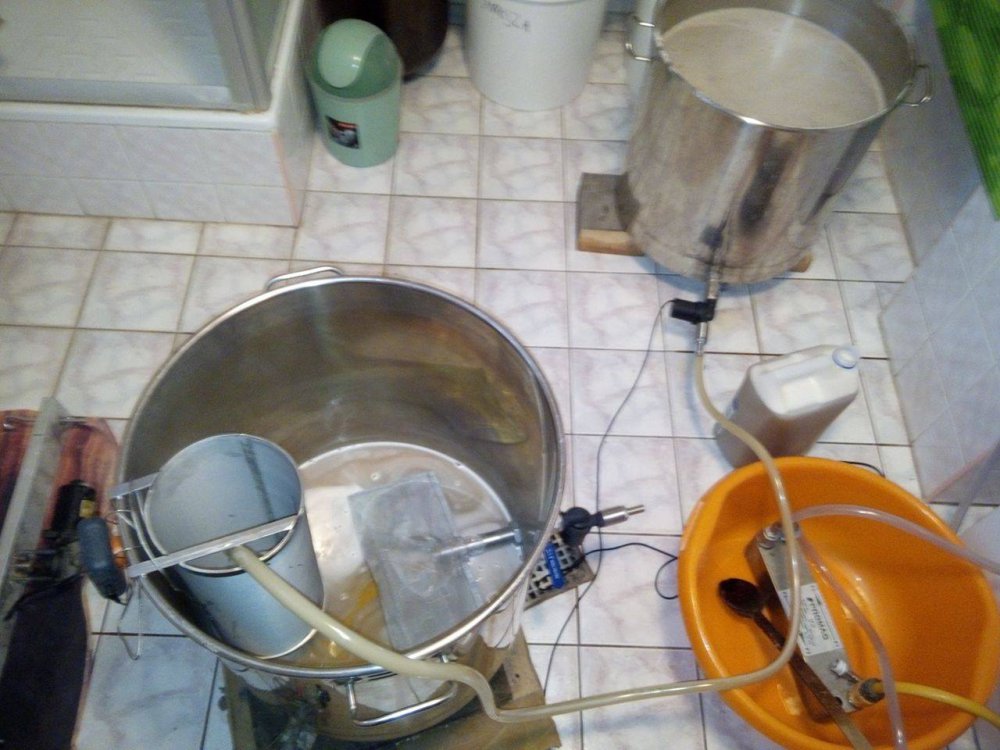

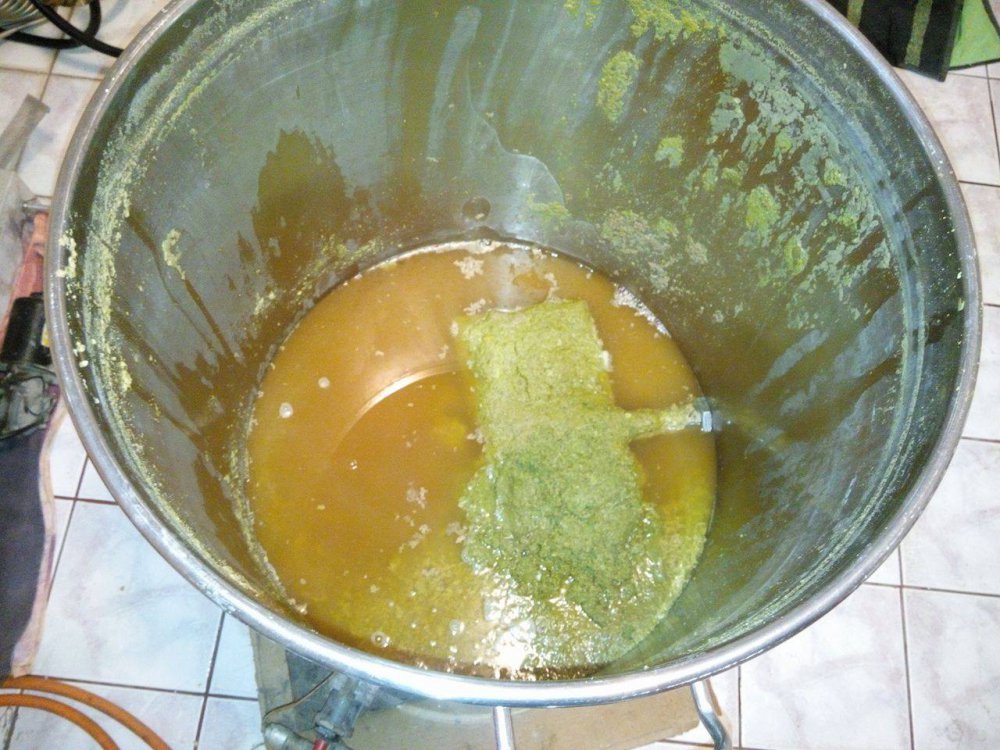

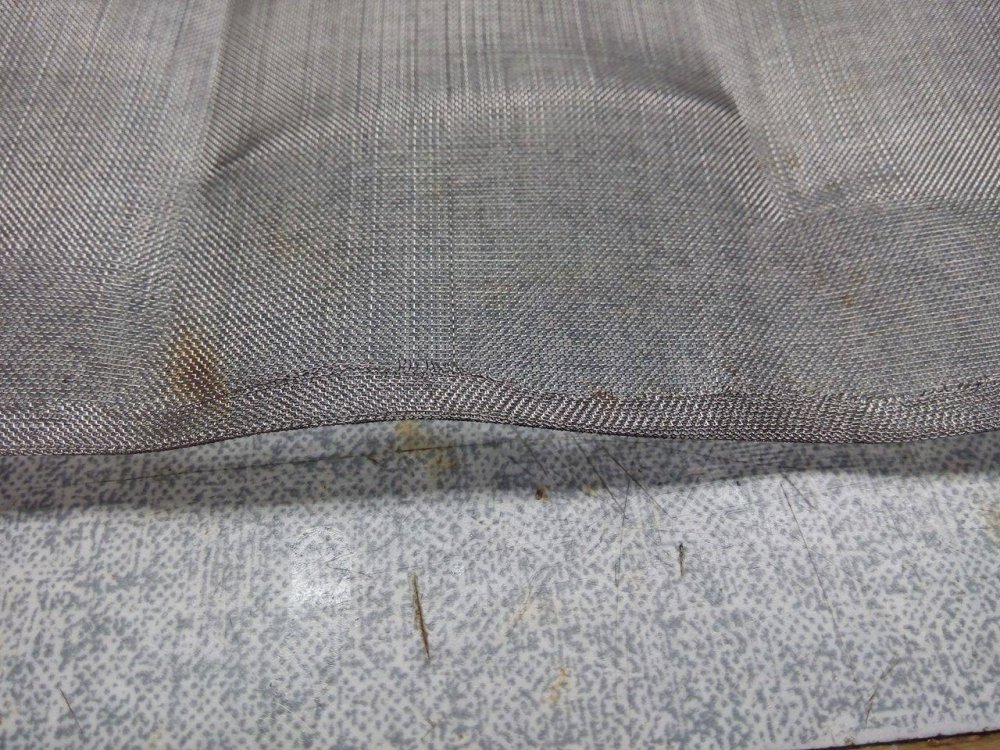

Wstawiam też kilka zdjęć jak ja to zrobiłem.



Minimalistyczna opcja to mufa przedłużająca z gwintem zewnętrznym i siatka, do tego trochę drutu miedzianego używanego do instalacji elektrycznych i hopstopper wychodzi 48zł.






Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

podbijam temat

czy gdzieś w PL dostanę taką nierdzewną rurkę z gwintem 3/4 cala? Potrzebna mi do hop stoppera.

https://pl.aliexpress.com/item/1Pcs-200mm-304-Stainless-steel-Male-x-Male-Threaded-Pipe-Fitting-1-4-1-2-3/32810421545.html?spm=a2g0s.9042311.0.0.pAXEfu

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
2 godziny temu, G.R.E.G napisał:

podbijam temat

czy gdzieś w PL dostanę taką nierdzewną rurkę z gwintem 3/4 cala? Potrzebna mi do hop stoppera.

https://pl.aliexpress.com/item/1Pcs-200mm-304-Stainless-steel-Male-x-Male-Threaded-Pipe-Fitting-1-4-1-2-3/32810421545.html?spm=a2g0s.9042311.0.0.pAXEfu

Popytaj w hurtowniach  instalacyjnych które w swojej ofercie posiadają elementy z KO . Zapytaj  np o nypel dwustronnie gwintowany lub kiedyś kupowałem rurę podwójnie gwintowaną KO .

W mojej okolicy np tutaj są takie elementy :

http://www.austenit.bydgoszcz.pl/StAustenit/?oferta&id=02

Jeszcze pytanie jak długi element potrzebujesz ??

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Ja kupowałem mufę redukcyjną 3/4" x 1/2" gw/gw, stal nierdzewna CF8M z firmy z bytomia https://www.proconn.pl/produkty/ksztaltki-gwintowane/ksztaltki-gwintowane-nierdzewne-i-kwasoodporne,2,1110 oferują dużo kształtek muf , nypli zaworów z nierdzewki.

@G.R.E.G chodzi o taki króciec  Img.ashx?Id=3231https://www.proconn.pl/krociec-dwustronnie-gwintowany-3-4,3,1134,1056 za całe 21,21zł L=200mm 3/4"

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

@ Ovner - dzięki za info. Właśnie o taką długą przedłużkę mi chodzilo. 20 cm będzie w sam raz.
