Usprawnienia browaru- mieszadło bez spawania

Recommended Posts

co z tego że bez spawania jak nie będzie spełniało swojego zadania . Brzeczka powinna cyrkulować a lego nie osiągniesz takim mieszadłem Łopaty powinny być pod kontem . Materiał to główny koszt takiego mieszadła. Podjedź sobie do spawacza zapłać te 30-40 zł i nie kombinuj Jak byś mieszkał gdzieś bliżej to mógłbym Ci po kosztach pospawać za jakieś 20 zł I po co Ci taki napęd na warki do 50 l spokojnie daje radę zwykły silniczek od wycieraczek a za taki silnik z motoreduktorem spokojnie byś zrobił sobie z 5 mieszadeł spawanych

Edited by morfitru75

Share this post


Link to post
Share on other sites

Brzeczka powinna cyrkulować a lego nie osiągniesz takim mieszadłem Łopaty powinny być pod kontem

Hasło na dziś - mieszadlo kotwicowe / ramowe Edited by bart3q

Share this post


Link to post
Share on other sites
Hasło na dziś - mieszadlo kotwicowe / ramowe



ale to co kolega zrobił to nie jest  mieszadło ramowe ani kotwicowe   Sam używam mieszadła ramowego A wygląda ono tak :

DSC 0083

tu też ramiona są pod kątem
tzn obecnie mam mieszadło bez dokładki na samym dole i dłuższe
Edited by morfitru75

Share this post


Link to post
Share on other sites

He he tak się składa że ja używam dokładnie tego na zdjęciu.

Ale kolega ma fajny pomysł sam długo myślałem jak coś takiego zrobić.

Myślę ze gdyby dołożyć jeszcze dwa takie poziomy i dwa pionowe płaskowniki to wyszło by z tego mieszadło ramowe i zdało by egzamin mieszania. a że koszty były by podobne do kosztów zrobienia spawanego mieszadła więc co kto lubi.

Share this post


Link to post
Share on other sites

Proponuję mały upgrade:




(kiepsko się znam na rysunku technicznym ale mam nadzieje że widać o co chodzi)

Share this post


Link to post
Share on other sites
He he tak się składa że ja używam dokładnie tego na zdjęciu.

Mam nadzieję że Ci się sprawuje Czy znalazłeś jakieś mankamenty ? Termometr na dobrej wysokości ?

Edited by morfitru75

Share this post


Link to post
Share on other sites

Bardzo dobrze się sprawuje robiłem już z nim pierwszą warkę.

Z plexi drobiłem do niego coś w stylu pokrywki na garnek i do tego plexi przykręciłem ten pręt na termometr, przy małych zasypach jednak termometr byłby za wysoko.

Niestety przez te płytę plexi całości podniosła się o 2 mm i rurka mogła by być dłuższa ale to są minimalne szczegóły jestem jak najbardziej zadowolony i polecam wszystkim.

Share this post


Link to post
Share on other sites

co z tego że bez spawania jak nie będzie spełniało swojego zadania . Brzeczka powinna cyrkulować a lego nie osiągniesz takim mieszadłem Łopaty powinny być pod kontem . Materiał to główny koszt takiego mieszadła. Podjedź sobie do spawacza zapłać te 30-40 zł i nie kombinuj Jak byś mieszkał gdzieś bliżej to mógłbym Ci po kosztach pospawać za jakieś 20 zł I po co Ci taki napęd na warki do 50 l spokojnie daje radę zwykły silniczek od wycieraczek a za taki silnik z motoreduktorem spokojnie byś zrobił sobie z 5 mieszadeł spawanych

Kolego piwowarze,



Spawam sam Tigiem (to co potrzebuję przy swoim skidzie do piwa), a chodziło o to żeby pokazać komuś kto będzie szukał ścieżkę inną niż reszta. Każdy (prawie) ma wiertarkę, a nie każdy spawarkę.



Po co mi taki napęd? bo mi się podoba.



Co to typów mieszadeł, można zapoznać się tak na przykład z normą branżową BN-63/2221-04 "Mieszadła wirnikowe. Wirniki stalowe otwarte D = 300 - 500 mm". Takie też są stosowane w przemyśle chemicznym.Należy pomyśleć tylko w kadzi zaciernej o przegrodach zakłócających tworzący się wir mieszaniny. Lub o przegrodach spiralnych- jak na kominach.



A tak w ogóle- w zaciszu domowym mówię o pojemnościach 40ltr, a nie hektolitrach- warunki brzegowe mają znikomy wpływ.



Pozdrawiam z królewskiego miasta.

Edited by piastun

Share this post


Link to post
Share on other sites
Spawam sam Tigiem (to co potrzebuję przy swoim skidzie do piwa), a chodziło o to żeby pokazać komuś kto będzie szukał ścieżkę inną niż reszta. Każdy (prawie) ma wiertarkę, a nie każdy spawarkę.



Spoko

Nadal jednak uważam że lepiej dać te perę zł za pospawanie i nie dlatego żebym miał w tym interes

Edited by morfitru75

Share this post


Link to post
Share on other sites

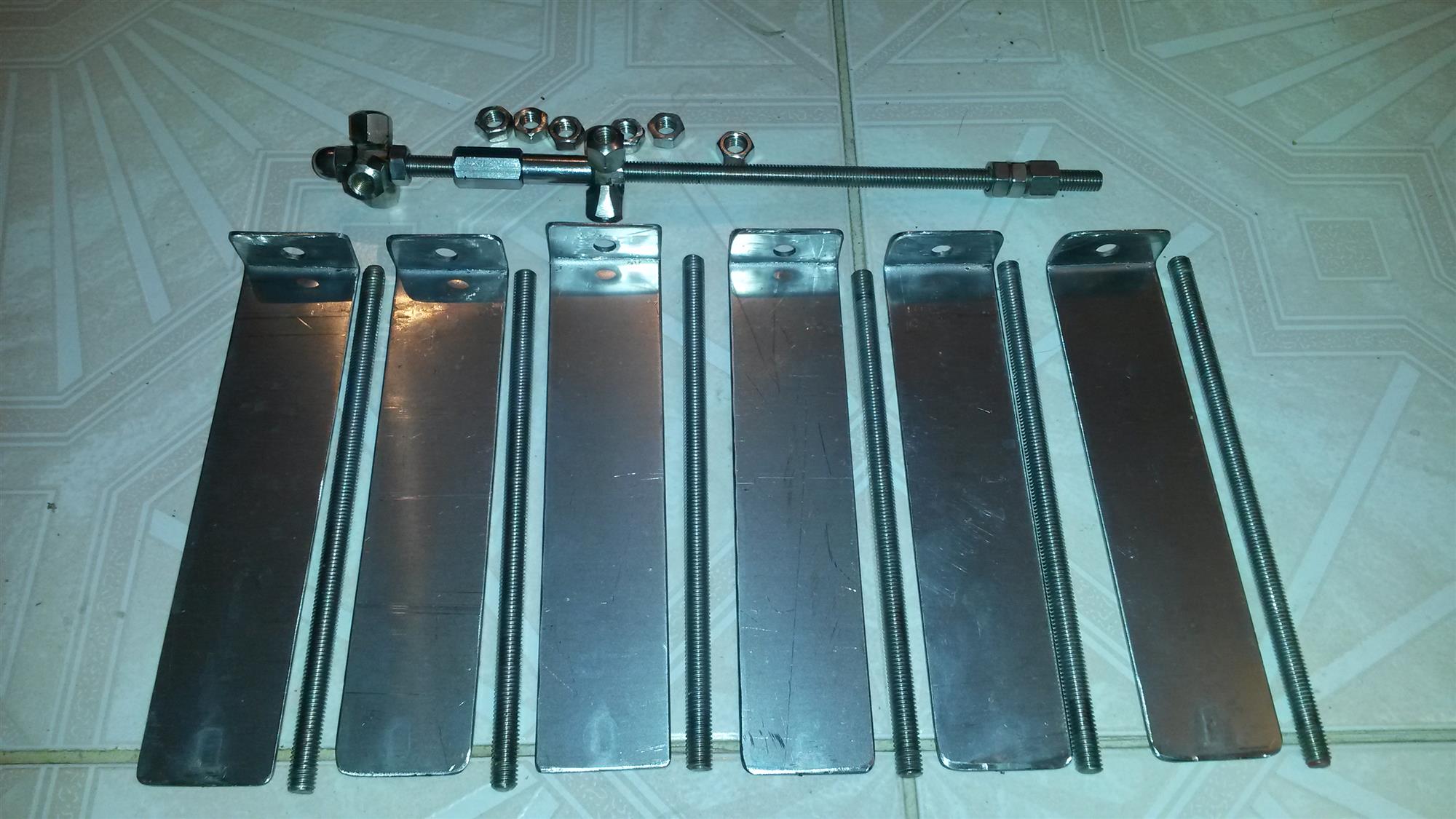

Sam mam mieszadło które zrobiłem dla siebie. Wszystko zrobione z nierdzewki dodarkowo tylko dwa elementy spawane reszta wszystko skręcane zdjęcia poniżej:













Edited by lgorek

Share this post


Link to post
Share on other sites
Sam mam mieszadło które zrobiłem dla siebie. Wszystko zrobione z nierdzewki dodarkowo tylko dwa elementy spawane reszta wszystko skręcane zdjęcia poniżej:

Konstrukcja jak z Maszuno-hurtu, tylko dreblinek pewnie nie dostałeś ;)

Edited by leech

Share this post


Link to post
Share on other sites

Konstrukcja jak z Maszuno-hurtu, tylko dreblinek pewnie nie dostałeś ;)



Kurka wodna... A z myciem tego cuda nie ma problemu? Sporo zakamarków

Edited by Reverses

Share this post


Link to post
Share on other sites



Konstrukcja jak z Maszuno-hurtu, tylko dreblinek pewnie nie dostałeś ;)

Kurka wodna... A z myciem tego cuda nie ma problemu? Sporo zakamarków





30 sekund i wszystko jest rozłożone na czynniki pierwsze :)








Dodatkowo można regulować wysokość i długość całości.

Share this post


Link to post
Share on other sites

@@lgorek, Genialne. Powiedz, proszę, jak zabezpieczyłeś łopatki przed obracaniem się i wkręcaniem na gwincie pręta będącego osią.. Chodzi mi o to czy i jak, pod oporem gęstego zacieru, zespawane nakrętki [będące gniazdami łopatek] nie obracają się na osi mieszadła.

Share this post


Link to post
Share on other sites

@@lgorek, Genialne. Powiedz, proszę, jak zabezpieczyłeś łopatki przed obracaniem się i wkręcaniem na gwincie pręta będącego osią.. Chodzi mi o to czy i jak, pod oporem gęstego zacieru, zespawane nakrętki [będące gniazdami łopatek] nie obracają się na osi mieszadła.

Na tym zdjęciu http://bufu.pl/piwo.org/sprzet/20150925_143411.jpgwidać jak łopatka jest dociśnięta do nakrętki od kolejnej łopatki. Przez co łopatka nie przekręca się a śruba na końcu każdej łopatki jest tak dociśnięta że łopatka jest lekko ugięta działa to jak kontra.



Co do osi to zastosowałem prosty element drugą nakrętkę jako kontra, dzięki czemu mogę ustawiać wysokość jak mi się podoba. Wystarczy popuścić nakrętki, ustawić wysokość i docisnąć kontrę :)

Share this post


Link to post
Share on other sites
